4.1 Узел турбин. Назначение и основные параметры турбины компрессора

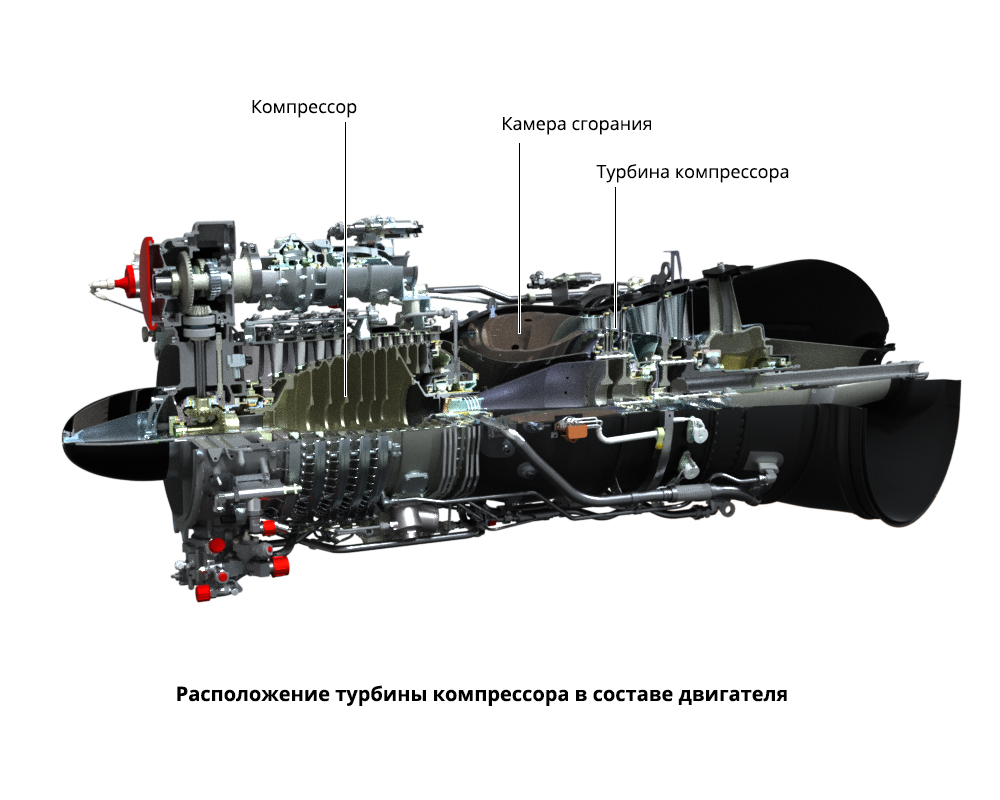

4.1.1 Узел турбин двигателя ВК-2500ПС-03 образуют турбина компрессора и свободная турбина. Турбины кинематически не связаны между собой. Турбина компрессора предназначена для привода компрессора и агрегатов двигателя, а свободная турбина обеспечивает привод винтов вертолета через трансмиссию и редуктор, а также привод агрегатов редуктора.

4.1.2 Турбина компрессора предназначена для вращения ротора компрессора и приводов агрегатов двигателя.

Она обеспечивает преобразование потенциальной и кинетической энергии сжатого и нагретого газа, истекающего из камеры сгорания в механическую энергию вращения ротора.

В двигателе ВК-2500ПС-03 используется двухступенчатая, реактивная ТК.

        Основные технические данные турбины компрессора

Турбина компрессора (ТК) состоит из следующих основных узлов:

    - корпуса сопловых аппаратов (СА);
    - соплового аппарата I ступени;
    - соплового аппарата II ступени;
    - ротора;
    - третьей опоры двигателя.

Корпус сопловых аппаратов и сами сопловые аппараты образуют статор ТК.

Ротор - вращающаяся часть турбины. Он состоит из вала, двух дисков с рабочими лопатками и четырех покрывающих дисков, выполняющих роль дефлекторов системы охлаждения.

Ротор ТК установлен на двух опорах. Передней его опорой служит задняя цапфа ротора компрессора, на которой смонтирован радиально - упорный шариковый подшипник второй опоры двигателя; задней опорой - радиально-опорный роликоподшипник третьей опоры двигателя, расположенной за ротором ТК.
