Воздухопровод

Воздухопровод предназначен для обдува термопатрона насоса-регулятора НР-2500 воздухом, поступающим из воздухозаборника вертолета.

Одним фланцем воздухопровод крепится к фланцу на воздухозаборнике вертолета, а другим - к фланцу на НР.

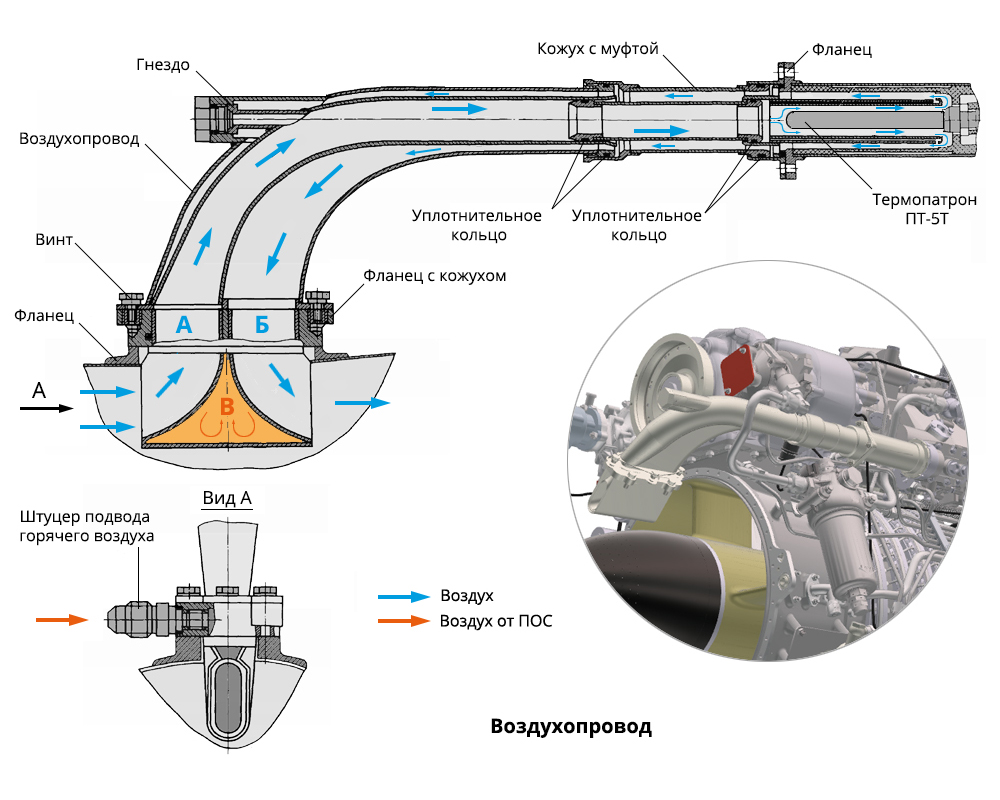

Воздухопровод представляет собой разъемную конструкцию и состоит из непосредственно воздухопровода, кожуха с муфтой и фланца с кожухом.

Фланец с кожухом соединяется с воздухопроводом винтами, а кожух с муфтой соединяется с воздухопроводом телескопическим соединением, что позволяет компенсировать возможные деформации (перекосы) при монтаже и демонтаже воздухопровода.

Внутри воздухопровода имеются изолированные друг от друга каналы «А» и «Б» подвода и отвода воздуха, а также полость «В», куда через штуцер подводится горячий воздух. На воздухопроводе имеется специальное гнездо для постановки датчика замера температуры воздуха на входе в двигатель П-109.

При работе двигателя часть воздуха, проходящего по воздухозаборнику вертолета, попадает в канал «А» подвода воздуха, обдувает термопатрон и поступает по каналу «Б» отвода воздуха на вход в двигатель.

Для исключения образования льда на входных кромках фланца с кожухом в полость «В» поступает горячий воздух из противообледенительной системы двигателя при ее включении.
